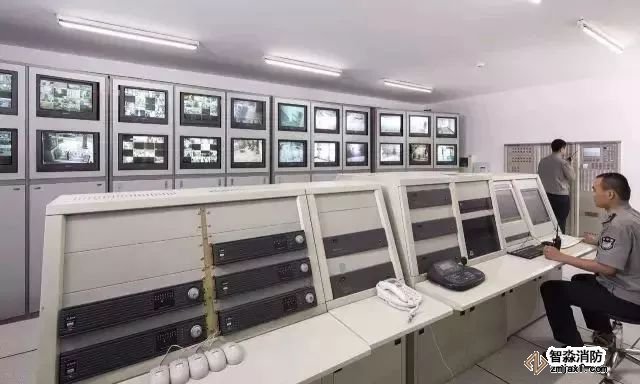

消防控制室圖形顯示裝置應符合下列要求：

（1）應能顯示規定的資料內容及消防安全管理信息表中規定的其他相關信息；
（2）應能用同一界面顯示建(構)筑物周邊消防車道、消防登高車操作場地、消防水源位置，以及相鄰建筑的防火間距、建筑面積、建筑高度、使用性質等情況；
（3）應能顯示消防系統及設備的名稱、位置和各系統規定的動態信息；
（4）當有火災報警信號、監管報警信號、反饋信號、屏蔽信號、故障信號輸入時，應有相應狀態的專用總指示，在總平面布局圖中應顯示輸入信號所在的建(構)筑物的位置，在建筑平面圖上應顯示輸入信號所在的位置和名稱，并記錄時間、信號類別和部位等信息；
（5）應在10s內顯示輸入的火災報警信號和反饋信號的狀態信息，100s內顯示其他輸入信號的狀態信息；
（6）應采用中文標注和中文界面，界面對角線長度不應小于430mm；
（7）應能顯示可燃氣體探測報警系統、電氣火災監控系統的報警信息、故障信息和相關聯動反饋信息。

火災報警控制器應符合下列要求：

（1）應能顯示火災探測器、火災顯示盤、手動火災報警按鈕的正常工作狀態、火災報警狀態、屏蔽狀態及故障狀態等相關信息；
（2）應能控制火災聲光警報器啟動和停止。

（1）應能將下文第（2）-（10）條中各消防系統及設備的狀態信息傳輸到消防控制室圖形顯示裝置。

（2）對自動噴水滅火系統的控制和顯示應符合下列要求：
a)  應能顯示噴淋泵電源的工作狀態；
b)  應能顯示噴淋泵(穩壓或增壓泵)的啟、停狀態和故障狀態，并顯示水流指示器、信號閥、報警閥、壓力開關等設備的正常工作狀態和動作狀態、消防水箱(池)最低水位信息和管網最低壓力報警信息；
c)  應能手動控制噴淋泵的啟、停，并顯示其手動啟、停和自動啟動的動作反饋信號。

（3）對消火栓系統的控制和顯示應符合下列要求：
a)  應能顯示消防水泵電源的工作狀態；
b)  應能顯示消防水泵(穩壓或增壓泵)的啟、停狀態和故障狀態，并顯示消火栓按鈕的正常工作狀態和動作狀態及位置等信息、消防水箱(池)最低水位信息和管網最低壓力報警信息；
c)  應能手動和自動控制消防水泵啟、停，并顯示其動作反饋信號。

（4）對氣體滅火系統的控制和顯示應符合下列要求：
a)  應能顯示系統的手動、自動工作狀態及故障狀態；
b)  應能顯示系統的驅動裝置的正常工作狀態和動作狀態，并能顯示防護區域中的防火門(窗)、防火閥、通風空調等設備的正常工作狀態和動作狀態；
c)  應能手動控制系統的啟、停，并顯示延時狀態信號、緊急停止信號和管網壓力信號。

（5）對水噴霧、細水霧滅火系統的控制和顯示應符合下列要求：
a)  水噴霧滅火系統、采用水泵供水的細水霧滅火系統應符合以上第（2）條的要求；
b)  采用壓力容器供水的細水霧滅火系統應符合以上第（4）條的要求。

（6）對泡沫滅火系統的控制和顯示應符合下列要求：
a)  應能顯示消防水泵、泡沫液泵電源的工作狀態；
b)  應能顯示系統的手動、自動工作狀態及故障狀態；
c)  應能顯示消防水泵、泡沫液泵的啟、停狀態和故障狀態，并顯示消防水池(箱)最低水位和泡沫液罐最低液位信息；
d)  應能手動控制消防水泵和泡沫液泵的啟、停，并顯示其動作反饋信號。

（7）對干粉滅火系統的控制和顯示應符合下列要求：
a)  應能顯示系統的手動、自動工作狀態及故障狀態；
b)  應能顯示系統的驅動裝置的正常工作狀態和動作狀態，并能顯示防護區域中的防火門窗、防火閥、通風空調等設備的正常工作狀態和動作狀態；
c)  應能手動控制系統的啟動和停止，并顯示延時狀態信號、緊急停止信號和管網壓力信號。

（8）對防煙排煙系統及通風空調系統的控制和顯示應符合下列要求：
a)  應能顯示防煙排煙系統風機電源的工作狀態；
b)  應能顯示防煙排煙系統的手動、自動工作狀態及防煙排煙系統風機的正常工作狀態和動作狀態；
c)  應能控制防煙排煙系統及通風空調系統的風機和電動排煙防火閥、電控擋煙垂壁、電動防火閥、常閉送風口、排煙閥(口)、電動排煙窗的動作，并顯示其反饋信號。

（9）對防火門及防火卷簾系統的控制和顯示應符合下列要求：
a)  應能顯示防火門控制器、防火卷簾控制器的工作狀態和故障狀態等動態信息；
b)  應能顯示防火卷簾、常開防火門，人員密集場所中因管理需要平時常閉的疏散門及具有信號反饋功能的防火門的工作狀態；
c)  應能關閉防火卷簾和常開防火門，并顯示其反饋信號。

（10）對電梯的控制和顯示應符合下列要求：
a)  應能控制所有電梯全部回降首層，非消防電梯應開門停用，消防電梯應開門待用，并顯示反饋信號及消防電梯運行時所在樓層；
b)  應能顯示消防電梯的故障狀態和停用狀態。

消防電話總機應符合下列要求：

（1）應能與各消防電話分機通話，并具有插入通話功能；
（2）應能接收來自消防電話插孔的呼叫，并能通話；
（3）應有消防電話通話錄音功能；
（4）應能顯示各消防電話的故障狀態，并能將故障狀態信息傳輸給消防控制室圖形顯示裝置。

消防應急廣播控制裝置應符合下列要求：

（1）應能顯示處于應急廣播狀態的廣播分區、預設廣播信息；
（2）應能分別通過手動和按照預設控制邏輯自動控制選擇廣播分區、啟動或停止應急廣播，并在揚聲器進行應急廣播時自動對廣播內容進行錄音；
（3）應能顯示應急廣播的故障狀態，并能將故障狀態信息傳輸給消防控制室圖形顯示裝置。

消防應急照明和疏散指示系統控制裝置應符合下列要求：

（1）應能手動控制自帶電源型消防應急照明和疏散指示系統的主電工作狀態和應急工作狀態的轉換；
（2）應能分別通過手動和自動控制集中電源型消防應急照明和疏散指示系統、集中控制型消防應急照明和疏散指示系統從主電工作狀態切換到應急工作狀態；
（3）受消防聯動控制器控制的系統應能將系統的故障狀態和應急工作狀態信息傳輸給消防控制室圖形顯示裝置；
（4）不受消防聯動控制器控制的系統應能將系統的故障狀態和應急工作狀態信息傳輸給消防控制室圖形顯示裝置。

消防電源監控器應符合下列要求：

（1）應能顯示消防用電設備的供電電源和備用電源的工作狀態和故障報警信息；
（2）應能將消防用電設備的供電電源和備用電源的工作狀態和欠壓報警信息傳輸給消防控制室圖形顯示裝置。
