通過總線式消防聯動控制器啟動設備

總線控制是指在總線上配接消防聯動模塊，當消防聯動控制器接收到火災信號并滿足預設的邏輯時，發出啟動信號，通過總線上所配接的控制模塊完成消防聯動控制功能。直線控制一般采用多線控制，即采用獨立的手動控制單元，每個控制單元通過直接連接的導線和控制模塊對應控制一個受控消防設備，屬于點對點控制方式。

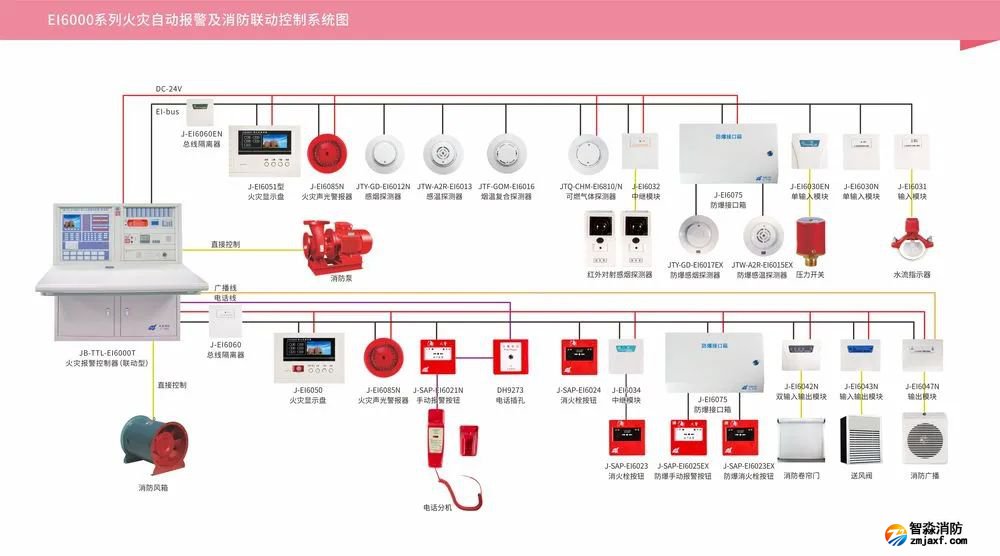

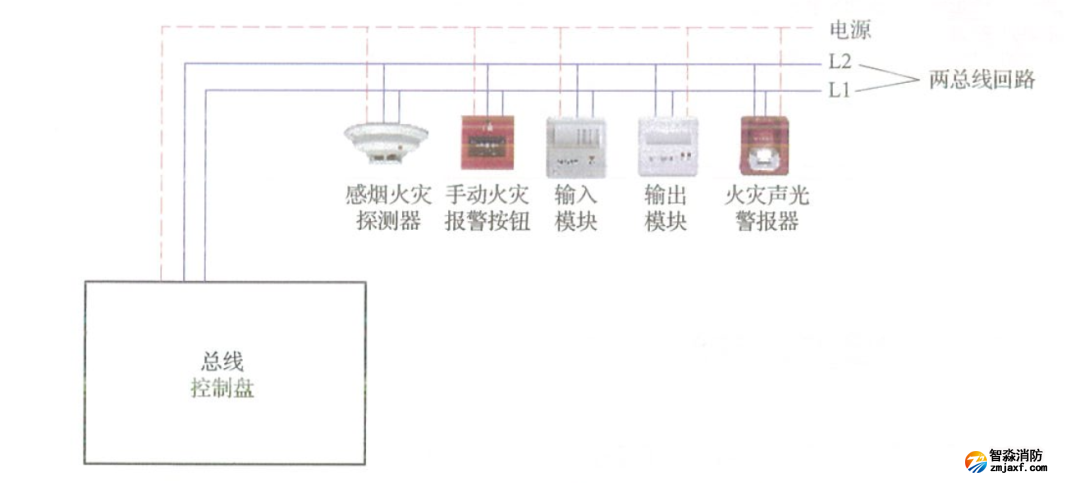

目前的火災報警控制系統主要采用總線控制盤，其信號線由兩根線組成，信號與供電共用一個總線，同時負責火災探測器、手動火災報警按鈕和火災聲光警報器以及各類模塊的通信和供電，如下圖（總線控制盤連線方式）所示：

總線控制盤的每一個按鍵對應一個總線控制模塊，對消防設備的控制是由控制模塊實現的。即消防聯動控制器按預設邏輯和時序通過控制模塊自動控制消防設備動作或通過操作總線控制盤的按鍵、控制模塊手動控制消防設備的動作。

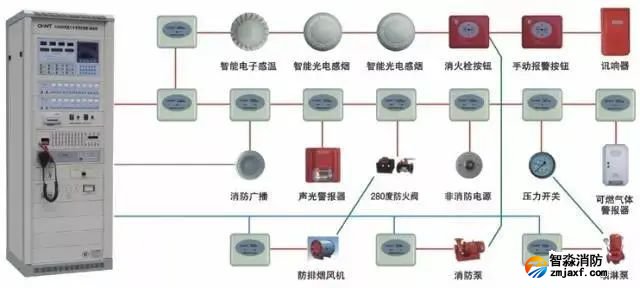

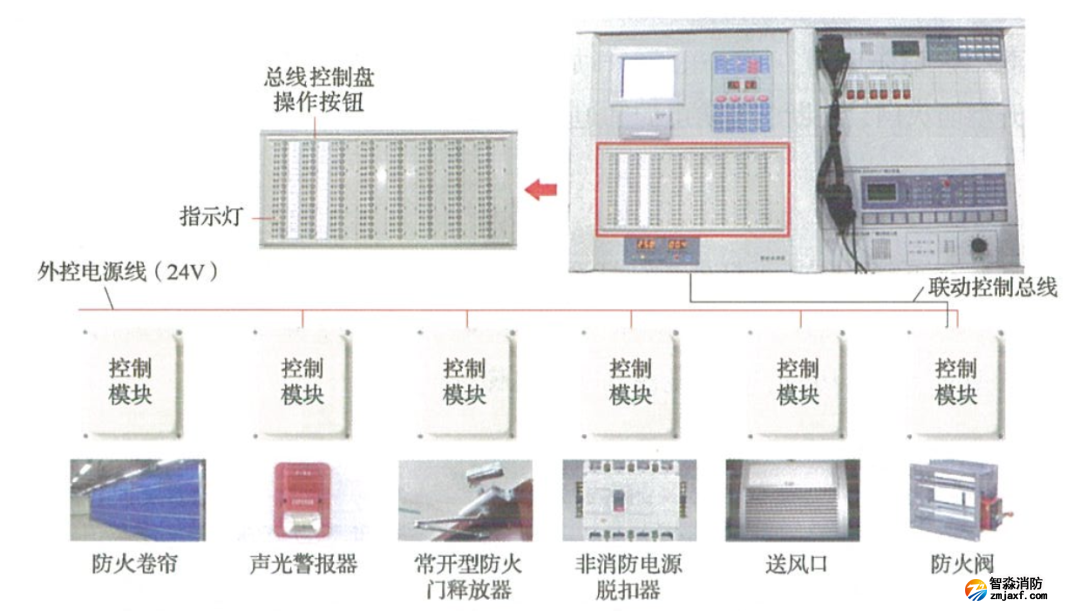

對于一些需要及時操作的受控消防設備，可以通過總線控制盤進行控制，如下圖（總線控制盤對消防設備的控制方式）所示。

總線控制盤具有對每個受控消防設備進行手動控制的功能。一臺集中火災報警控制器(聯動型)可以設置多個總線控制盤。總線控制盤為啟動和停止受控消防設備提供了一種便捷的手動操作方式，可以代替煩瑣的菜單操作。

總線控制盤每個操作按鈕對應一個控制輸出，控制火災聲光警報器、消防廣播、加壓送風口、加壓送風機排煙閥、排煙機、防火卷簾、常開型防火門、非消防電源和電梯等消防設備的啟動，可根據需要按下目標操作按鈕啟動對應的消防設備。

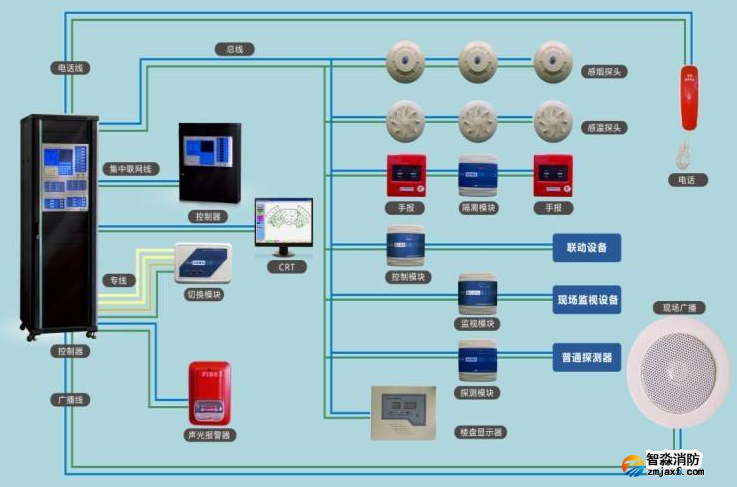

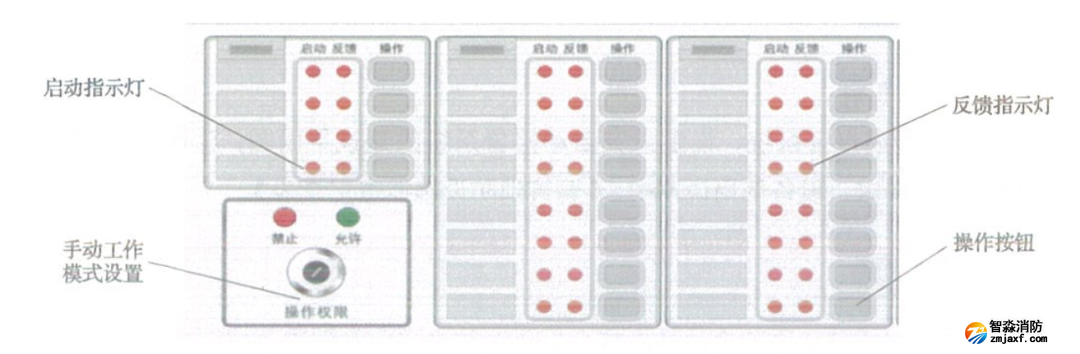

總線控制盤操作面板上設有多個手動控制單元，每個單元包括一個操作按鈕和兩個狀態指示燈，每個操作按鈕均可通過邏輯編程實現對各類、各分區、各具體設備的控制。每個操作按鈕分別對應一個啟動指示燈和一個反饋指示燈，分別用于提示按鈕狀態、顯示設備運行狀態。有的總線控制盤設有手動鎖，用于選擇手動工作模式，可設置為手動允許和手動禁止兩種工作狀態，如下圖（總線控制盤手動控制單元）所示。

1.“允許”狀態

在此狀態下，工作指示燈處于綠燈運行狀態，通過總線控制盤可以手動啟動火災聲光警報器、消防廣播、加壓送風口、加壓送風機排煙閥、排煙機，釋放防火卷簾，關閉常開型防火門，切斷非消防電源和迫降電梯等。

2.“禁止”狀態

在此狀態下，工作指示燈處于紅燈運行狀態，不能通過總線控制盤手動啟動火災聲光警報器、消防廣播、加壓送風口、加壓送風機排煙閥、排煙機，釋放防火卷簾、關閉常開型防火門、切斷非消防電源和迫降電梯等。

3.“啟動”狀態

如果“啟動”指示燈處于閃爍狀態，表示總線控制盤手動控制單元已發出啟動指令，等待反饋；如果“啟動”指示燈處于常亮狀態，表示現場設備已啟動成功。

4.“反饋”狀態

如果“反饋”指示燈處于熄滅狀態，表示現場設備啟動信息沒有反饋回來；如果反饋”指示燈處于常亮狀態，表示現場設備已啟動成功并將啟動信息反饋回來。

操作準備

1.總線控制盤。

2.火災自動報警系統，設置火災自動報警系統的建筑平面圖，消防設備聯動邏輯說明或設計要求，設備使用說明書，《建筑消防設施巡查記錄表》。

操作程序

以通過總線控制盤手動啟動某主樓2層西邊防火卷簾為例進行控制操作。

步驟1

打開電源開關，接通電源后總線控制盤工作運行指示燈應處于點亮狀態。

步驟2

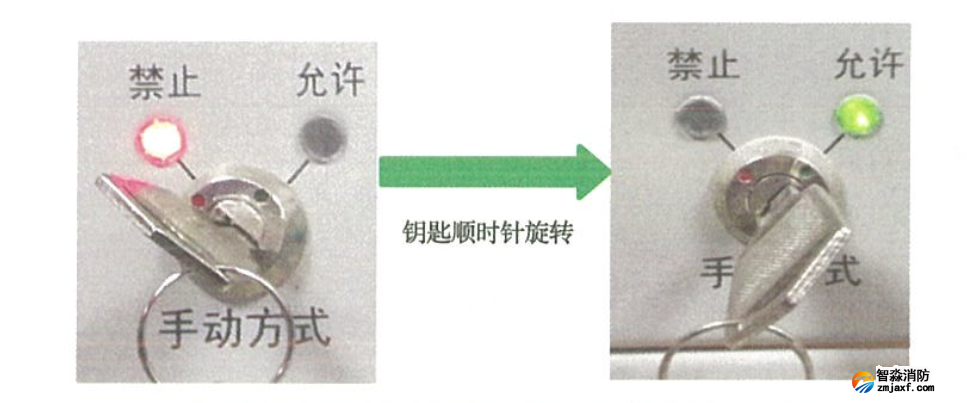

如果面板設有手動鎖，操作前要通過面板鑰匙將手動工作模式操作權限切換至“允許”狀態，這時“允許”指示燈常亮，如下圖所示。

步驟3

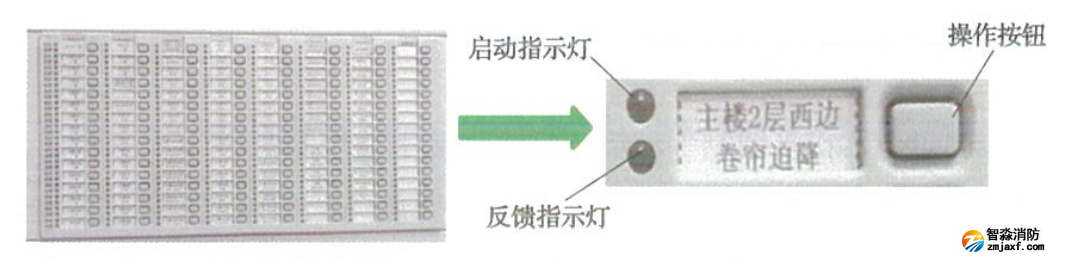

對照消防設備地址碼與編碼位置表，在總線控制盤上查找到控制該防火卷簾的手動控制單元，如下圖所示。

步驟4

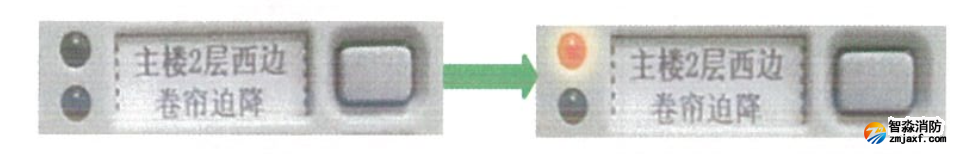

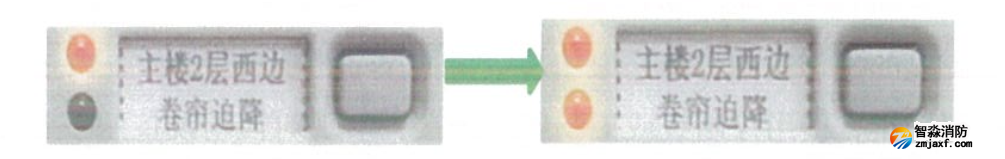

按下控制主樓2層西邊防火卷簾的操作按鈕，現場檢查防火卷簾的動作情況。如果“啟動”指示燈處于閃爍狀態，表示總線控制盤手動控制單元已發出啟動指令，等待反饋；當“啟動”指示燈處于常亮狀態時，表示現場防火卷簾已啟動成功，如下圖所示“啟動”指示燈由閃爍轉入常亮。

當“反饋”指示燈處于常亮狀態時，表示現場防火卷簾已啟動成功并將啟動信息反饋回來。如下圖所示，“反饋”指示燈常亮，表示啟動成功并將啟動信息反饋回來。
